[应用教程] RT809官方教程——创维8H73机芯串口调整屏参

  [复制链接]
发表于 2018-1-20 10:20:02 | 显示全部楼层 |阅读模式
本帖最后由 shirleyhuang 于 2018-1-20 10:27 编辑

上文跟大家讲了创维8H73机芯(海思方案)的刷机方法,还有一种故障现象是大家比较关注的,灰屏!

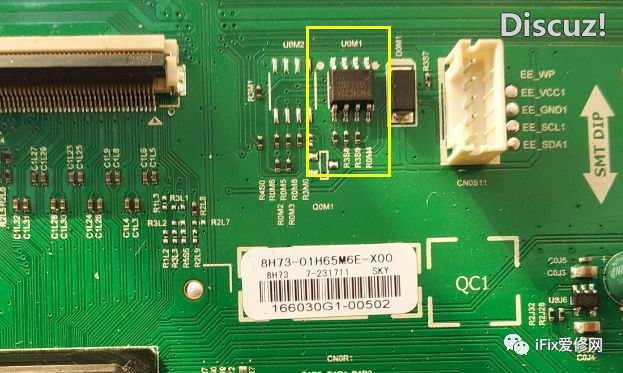

此机芯的屏参是保存在外挂的24C32(U0M1)中,所以刷写主程序是不会改变屏参的,这也是让很多维修员烦恼的过程,而灰屏故障又分为软件故障(屏参)和硬件故障,如何快速的区分是非常重要的!今天就跟大家聊聊此机芯安卓控制台下屏参调整方法。


大家现在知道屏参在U0M1中,有小伙伴问,直接更换24C32行不行?只要你有一模一样相同屏参数的主板,直接拷贝24C32内数据是可以的,不过这种情况不好遇到,咱们还是来点简单方法吧!

在介绍方法之前,先跟大家分享一下此机芯最新支持屏参表,此表是iFix君在最新固件内提取的,供大家参考。

index0----AUO_21_1920x1080_60Hz_2D
index1----LG_37_1920x1080_60Hz_2D
index2----LG_32_1366x768_60Hz_2D
index3----LG_37_1920x1080_60Hz_3D_LR
index4----LG_37_1920x1080_60Hz_3D_SBS
index5----SKYWORTH_55_1920x1080_60Hz_3D_LR
index6----TCL_V7500_1920x1080_60Hz_3D_LR
index7----HISENSE_47_1920x1080_120Hz_3D_FS
index8----CMO_V500_1920x1080_60Hz_3D_LR
index9----A55_7626_T5500L_Y200_REL550WY_LD0_200
index10----VGA_1366x768_60Hz_2D
index11----CMO_3840x2160_60Hz_3D_LR
index12----G8200_7626_T4200L_Y400_REL420WY_LD0_001
index13----HI_PANEL_CSOT_3840x2160_60Hz_3D_FS
index14----SKY_1920x1080_60Hz_LVDS_TO_VGA
index15----SKY_3840x2160_LDM_18_10_108_AREA
index16----G8200_7618_T4900L_Y110_SEL490WY_LD0_500
index17----G8200_7626_T5500L_Y170_REL550WY_LD0_100
index18----G8200_7626_T5500L_Localdimming
index19----G8200_7626_T6500L_Y000_RDL650WY_LD0_000
index20----G8200_7626_T4900L_Y150_REL490WY_LD0_002
index21----G9200_7607_T49000_A010_LC490EGE_DHM2_PWM_INV
index22----G9200_7607_T55004_A000_LC550EGE_DHM2_PWM_INV
index23----G9200_7607_T65000_A020_LC650EGE_DHM2_PWM_INV
index24----E6200_7608_T50000_A010_V500DJ2_KS5
index25----E6200_7608_T58000_A010_V580DJ2_KS5
index26----E6200_7608_T64500_A000_V650DJ4_KS5
index27----G8200_7626_T5500L_Y170_REL550WY_LD0_100_new
index28----G9200_7607_T49000_A010_LC490EGE_DHM2
index29----G9200_7607_T55004_A000_LC550EGE_DHM2
index30----G9200_7607_T65000_A020_LC650EGE_DHM2
index31----G9200_7607-T49000-A020_LC490EGE_DHM2
index32----G9200_7607-T55004-A010_LC550EGE_DHM2
index33----G9200_7607-T65000-A030_LC650EGE_DHM2
index34----E6200_7626_T4900L_Y380_REL490WY_LD0_200
index35----E6200_7626_T6000L_Y050_RDL600WY_LD0_001
index36----Q7200_7659_T580QQ_Y000_V580DK2_QS1
index37----E6000_7618-T4300L-Y180_SDL430WY_LD0_000
index38----E6000_7626-T4900L-Y430_RDL490WY_LD0_000
index39----E6000_7626-T5500L-Y260_RDL550WY_LD0_000
index40----E8900_7608-T74500-A000_V750DK1-KS5
index41----E6000_7626-T4300L-Y080_RDL430WY_LD0_000
index42----E6000_7626-T4900L-Y530_RDL490WY_LD0_000
index43----E6000_7626_T5800Q_Y000_RDL580WY_QD0_000
index44----E6000_7626_T6500Q_Y000_RDL650WY_QD0_000
index45----E6000_7626-T4300L-Y170_RDL430WY_LD0_000
index46----E6000_7626_T6500Q_Y020_RDL650WY_QD0_001
index47----M6_7618-T4300L-Y010M6_SDL430WY_LD0_000
index48----M6_7626-T4900L-Y580M6_RDL490WY_LD0_000.
index49----M6_7626-T5500L-Y340M6_RDL550WY_LD0_000
index50----M6_7626_T5800Q_Y020M6_RDL580WY_QD0_000
index51----G7200_7607-T49000-A030_LC490EGE_DHM4
index52----G7200_7607-T55004-A020_LC550EGE_DHM4
index53----E6000_7626-T4300L-Y140_RDL430WY_LD0_000
index54----E6000_7626-T5500L-Y310_RDL550WY_LD0_003
index55----E6000_7626-T5500L-Y360_RDL550WY_LD0_005
index56----E6000_7626-T4900L-Y590_RDL490WY_LD0_006
index57----M5_7618-T5000L-YTPTM5_LVA5000QVN02A
index58----E6200_7626_T6000L_Y060_RDL600WY_LD0_002
index59----E6000_7626_T4900L_Y64089_RDL490WY_LD0_000
index60----E6000_7618-T5500L-Y350_SDL550WY_LD0_020
index61----E6000_7626_T4900B_Y000_RDL490WY_BD0_000
index62----E6000_7626_T5800Q_Y010_RDL580WY_QD0_001
index63----E6080_7626_T4900L_Y64080_RDL490WY_LD0_000
index64----M6_7626-T4900L-Y560M690_RDL490WY_LD0_000
index65----M6_7626-T5500L-Y400M6_RDL550WY_LD0_000
index66----E6080_7626-T4900L-Y56080_RDL490WY_LD0_000
index67----G7200_7607-T43000-A000_LC430EGE-DHM1
index68----E6000_7626_T6500Q_Y040_RDL650WY_QD0_000
index69----E6000_7626-T5500L-Y210_RDL550WY_LD0_000
index70----E600G_7626-T5500L-Y480_RDL550WY_LD0_00B
index71----G9200_7607-T55004-A030_LC550EGE-DHM8
index72----G9200_7607-T65000-A040_LC650EGE-DHM8
index73----E6000_7626-T5500L-Y430_RDL550WY_LD0_008
index74----E6000_7626-T4300L-Y300_RDL430WY_LD0_006
index75----E6000_7626_T5800Q_Y040_RDL580WY_QD0_002
ndex76----E6000_7626-T4900L-Y710_RDL490WY_LD0_008
index77----E6000_7618-T4300L-Y030_SDL430WY_LD0_002
index78----E6000_7626-T5500L-Y420_RDL550WY_LD0_007
index79----E600G_7626-T4300L-Y300_RDL430WY_LD0_006
index80----E600G_7626-T4900L-Y800_RDL490WY_LD0_00A
index81----E600G_7618-T4300L-Y080_SDL430WY_LD0_004
index82----SKY_LASER_1920x1080_60Hz_2D
index83----E6000_7626-T4900L-Y740_RDL490WY_LD0_009
index84----E6000_7618-T5500C-Y050_SDL550WY_CD0_010
index85----E6000_7618-T4900L-Y250_SDL490WY_LD0_010
index86----M5_7626_T5000Q_YTPTM5_500DK_QS1_000
index87----L5000_7626-T4300L-Y140_RDL430WY_LD0_000
index88----L5100_7626-T4300L-Y140_RDL430WY_LD0_000
index89----L5000_7626_T5800Q_Y040_RDL580WY_QD0_002
index90----L5100_7626_T6500Q_Y040_RDL650WY_QD0_000
index91----F58_7626_T5800Q_Y040_RDL580WY_QD0_002
index92----E6000_7626-T5500B-Y010_RDL550WY_BD0_000
index93----E6200_7608_T58000_A020_V580DJ2_KS5_L2
index94----E6200_7608_T50000_A020_V500DJ2_KS5_L2
index95----M5_7626-T5500L-Y460_RDL550WY_BD0_000
index96----Z600F_7618-T4300L-Y060_SDL430WY_LD0_000
index97----M6_7626-T4900L-Y810_RDL490WY_LD0_000
index98----E6080_7626-T4900L-Y810_RDL490WY_LD0_000
index99----E6090_7626-T4900L-Y810_RDL490WY_LD0_000
index100----E6100_7626_T5800Q_Y070_RDL580WY_QD0_002
index101----M6_7626_T5800Q_Y050_RDL580WY_QD0_002
index102----V5_7626_T5000Q_YTPTV5_500DK_QS1_000
index103----G7200_7607-T60000-A000_LC600EGE_DJM1
index104----E6000_7626-T4900L-Y830_RDL490WY_LD0_100
index105----E6000_7618-T4300L-Y090_SDL430WY_LD0_010
index106----E6200_7626_T6000L_Y080_RDL600WY_LD0_001
index107----M5_7626_T50QS5_YTPTM5_500UK_DJ2QS5_000
index108----G7200_7626-T5500L-Y500_LC550EGE_DHM4
index109----V3200_7618-T3200C-Y320_SDL320HY_CD0_810
index110----M6_7626-T5500L-Y540_RDL550WY_LD0_00D
index111----G7200_7626-T4900L-Y840_LC490EGE_DHM4
index112----E6000_7618-T6500L-Y000_SDL650WY_LD0_000
index113----VBO_HDMI_1920x1080_60Hz_2D_Asus
index114----M6_7626-T4900L-Y920_RDL490WY_LD0_000
index115----E6080_7626-T4900L-Y920_RDL490WY_LD0_000
index116----E6090_7626-T4900L-Y920_RDL490WY_LD0_000
index117----E3500_7618_T5500C_Y090_SDL550FY_CD0_803_8H30
index118----SKY_LDM_240_3840_2160
index119----V5_7626_T50QS5_YTPTV5_500UK_DJ2QS5_000
index120----V5_7626-T5500L-Y540_RDL550WY_LD0_00D
index121----M6_7618-T4300L-Y100_SDL430WY_LD0_010
index122----V5_7618-T5500L-Y350_SDL550WY_LD0_020
index123----E6000_7626-T5500L-Y520_RDL550WY_LD0_200
index124----E6000_7626-T4300L-Y370_RDL430WY_LD0_007
index125----E6000_7618_T5500B_Y070_SDL550WY_BD0_000
index126----E6000_7626_T6500Q_Y080_RDL650WY_QD0_003
index127----E6000_7626-T5500L-Y610_RDL550WY_LD0_200
index128----M5_7626-T5500L-Y630_RDL550WY_LD0_200
index129----V5_7626-T5500L-Y620_RDL550WY_LD0_200
index130----E6000_7626_T4900L_YAC0_RDL490WY_LD0_105
index131----V5_7618-T5500L-Y420_SDL550WY_LD0_020
index132----M5_7626-T5500L-Y690_RDL550WY_LD0_200
index133----M6_7626-T5500L-Y700_RDL550WY_LD0_200
index134----M6_7618-T4300L-Y130_SDL430WY_LD0_010
index135----G7200_7626-T5500L-Y65001_REL550WY_LD0_601
index136----G7200_7626-T4900L-YAH0_REL490WY_LD0_302
index137----E3500_7626_T5500L_Y660_RDL550FY_LD0_109
index138----C1_HV320WX2-206
index139----C1_LC430DUY-SHA1
index140----C1_V500HJ1-PE8(C7)
index141----C1_HV550QUB-N80
index142----V5_7626-T5500L-Y740_RDL550WY_LD0_009
index143----SKY_1366_768_FLIP_MIRROR
index144----E6000_7618_T4900L_Y260_SDL490WY_LD0_020
index145----E5_7626_T6000L_Y14001_RDL600WY_LD0
index146----M6_7626_T4900L_YAN0_RDL490WY_LD0_108
index147----E6080_7626_T4900L_YAN0_RDL490WY_LD0_108
index148----E6090_7626_T4900L_YAN0_RDL490WY_LD0_108
index149----M6_7626_T5500L_Y740_RDL550WY_LD0_205
index150----E600G_7618_T4300L_Y150_SDL430WY_LD0_012
index151----E600G_7626_T5500L_Y770_RDL550WY_LD0_207
index152----E5_7626_T4900L_YB7001_RDL490WY_LD0_020
index153----E600G_7626_T4900L_YAP0_RDL490WY_LD0_109
index154----M5_7618-T5500L-Y430_SDL550WY_LD0_020
index155----M6_7626_T5500L_Y79001_RDL550WY_LD0_205
index156----V5_7626_T5500L_Y79002_RDL550WY_LD0_205
index157----M5_7626_T5500L_Y79003_RDL550WY_LD0_205
index158----E6000_7626_T5500L_Y79004_RDL550WY_LD0_205
index159----E5_7626_T5500B_Y08001_RDL550WY_BD0_000
index160----E6000_7618-T6500B-Y000_SDL650WY_LD0_000
index161----E3500_7618_T5500C_Y090_SDL550FY_CD0_803_8H32
index162----E5_7626_T5500L_Y81001_RDL550WY_BD0_000
index163----E6000_7626_T4300L_Y800_RDL430WY_LD0_00A
index164----E6000_7626_T6500Q_Y120_RDL650WY_QD0_004
index165----E6000_7626_T4900B_Y020_RDL490WY_BD0_000
index166----E6000_7626_T6500Q_Y130_RDL650WY_QD0_005
index167----V5_7618-T5500C-Y150_SDL550WY_CD0_010
index168----M6_7626_T6500Q_Y140_RDL650WY_QD0_006
index169----E6000_7626_T5800Q_Y120_RDL580WY_QD0_005
index170----M6_7618-T6500B-Y010_SDL650WY_LD0_000
index171----G7200_7626-T4300L-Y79001_REL430WY_LD0_200
index172----E3500_7626_T4000Q_Y500_RDL400FY_QD0_20N

一、查看当前屏参

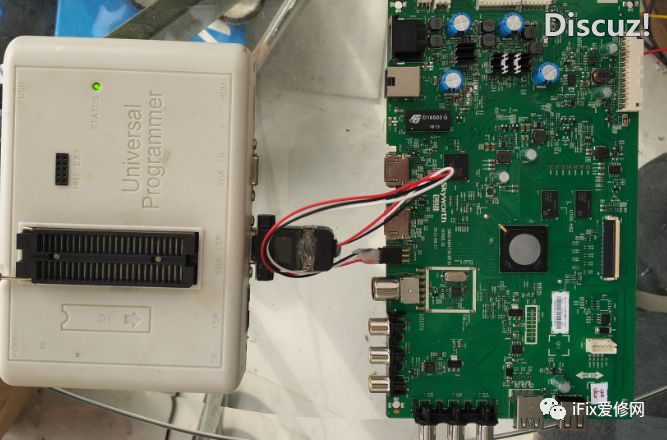

从上面的屏参表可以看出,目前最新固件支持172种屏参,灰屏故障第一步,首先是要查看当前屏参是否跟自己的屏型号一致,不过在开始之前,先连接好编程器的串口,并打开“SecureCRT超级终端”。

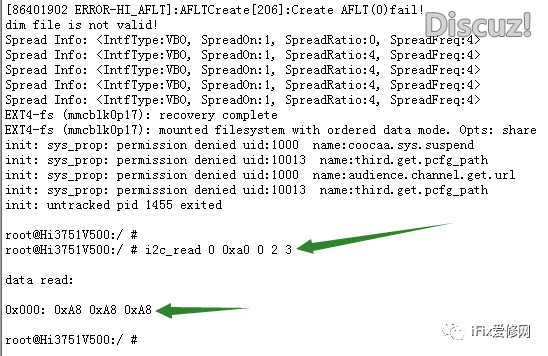

开机完全启动后,按回车进入安卓控制台,控制台下输入i2c_read0 0xa0 0 2 3后回车,如下图:

可以看到回车后显示:0xA8,A8就是当前屏参选择项,这个A8到底是什么意思呢?A8其实是16进制显示,我们把它换算成十进制就知道了,那么怎么换算呢?告诉大家一个简单方法,用电脑附件自带的计算器就非常方便。

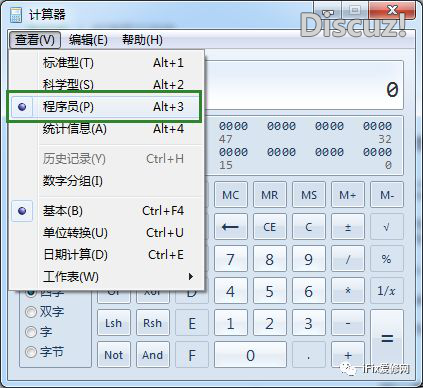

打开电脑计算器,点查看,选择程序员:

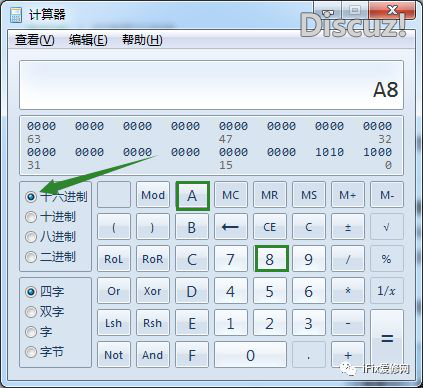

选左边的十六进制,然后点A8;

然后点左边十进制,上面就显示十进制的数字“168”,简单吧!

也就是说当前屏参为index168,查上表对应屏参
index168----M6_7626_T6500Q_Y140_RDL650WY_QD0_006

二、更改屏参

更改屏参前,查看172项屏参表,找到自己需要的屏参,例如我们要改屏参为

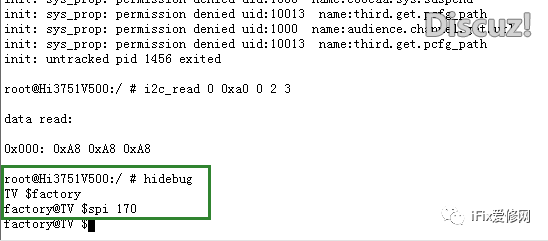

index170----M6_7618-T6500B-Y010_SDL650WY_LD0_000,那么输入如下命令:

hidebug   <回车>
factory     <回车>
spi 170    <回车>

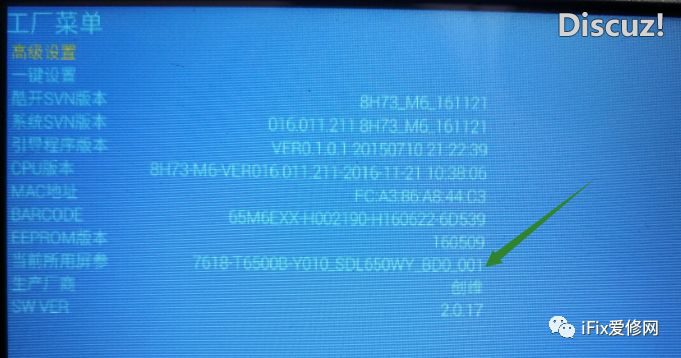

重启电源,进入工厂模式,查看一下当前屏参,在本机信息界面按方向键上上下下左右左右可进入工厂模式,如下图:


从上图,可以看出,屏参修改成功,正常显示,屏参修改知识你掌握了吗?下节我们再一起学习新的知识点吧!

关注iFix官方公众号:iFix_Aixiu, 选择爱修 技术无忧
