[应用教程] RT809官方教程——创维5S21机芯维修分享

  [复制链接]
发表于 2018-1-19 10:01:03 | 显示全部楼层 |阅读模式
本帖最后由 shirleyhuang 于 2018-1-19 10:07 编辑

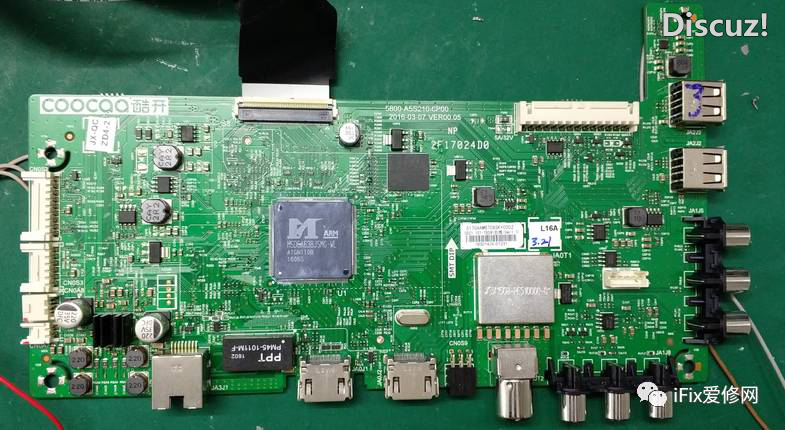

创维5S21机芯的电视型号有40K2、43K2、50K2、55K2、65K2,采用MSD6A638芯片方案,内置1G的DDR,EMMC为8G的东芝THGBMFG6C1LBAIL。

此机芯主程序为通用程序,屏参在U0M5(24C32)内,所以不必担心升级主程序会影响到屏参问题。下面跟大家分享一下,怎么用RT809F/H对此款主板进行刷机。

一、打印查看方法

打印查看可以用自带的打印框查看,也可以用SecureCRT超级终端进行查看,控制台命令需要用到“SecureCRT超级终端”。

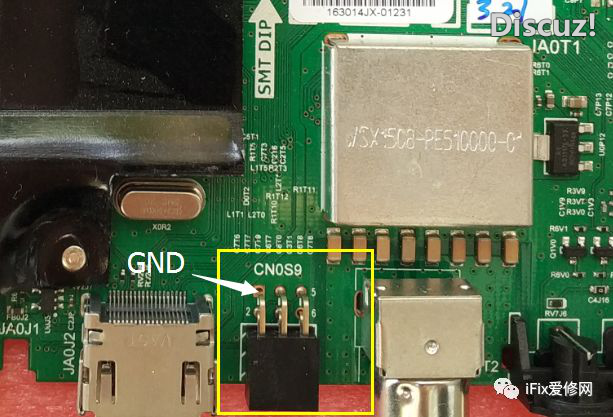

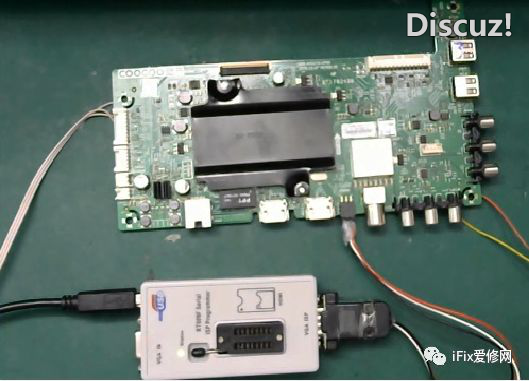

主板串口打印在CN0S9口,打印查看时,需要编程器的RX/TX/GND与此处连接,连接时认准地(GND)即可,剩下的RX/TX可以通过编程器软件来自动识别。

iFix君比较习惯自己做的VGA口转插针,毕竟VGA口比较通用,做的时候从12/15脚引出来,RT809F/H都可以使用。

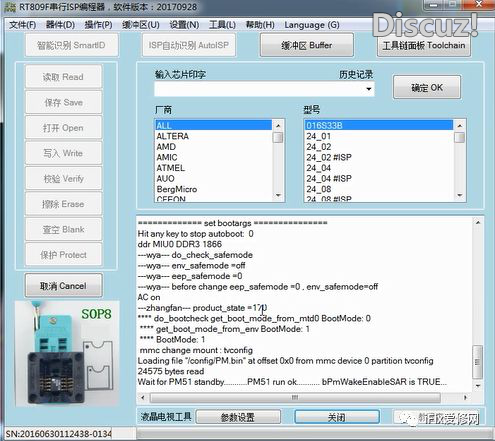

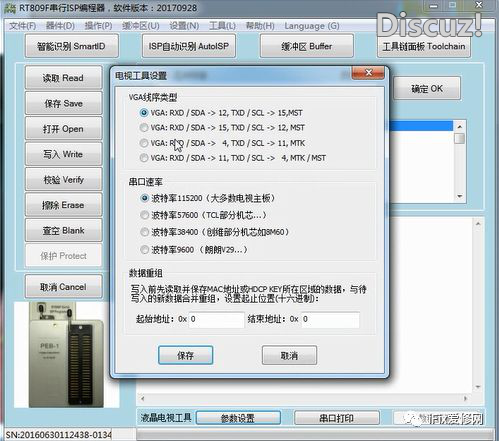

用自身打印框查看打印时,打开RT809F操作界面,点下方参数设置,在弹出来的设置框内有线序选择,和串口速率选择一般我们使用VGA口12/15脚转插针时,基本就两个线序,不是第一个就是第二个,所以选择第一个没打印时,那么就选第二个。串口速率默认115200即可,新型主板目前都是这个速率,选择好后直接点保存。

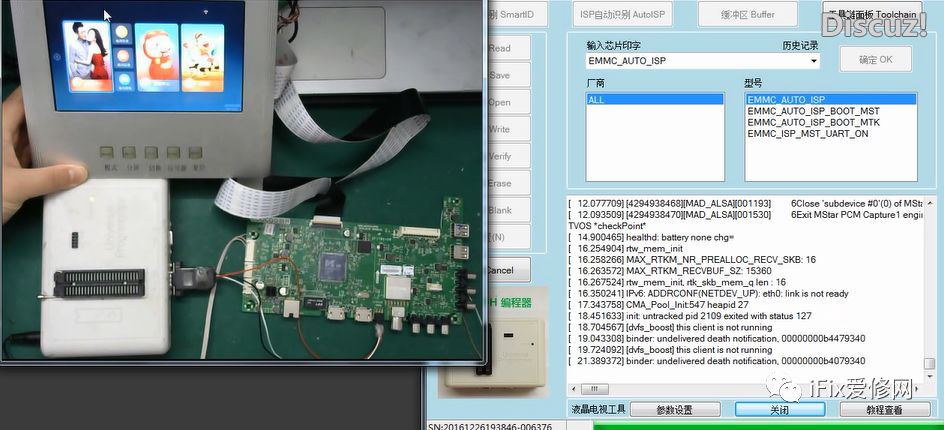

点下方串口打印,通电后就可以看到打印信息。

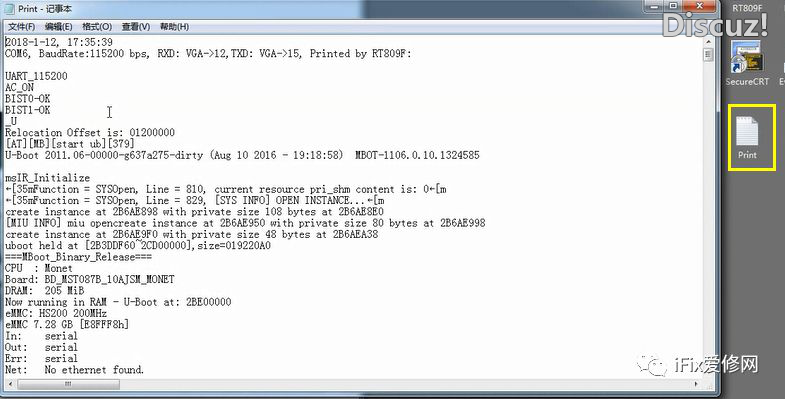

有人说打印框内显示内容不方便查看,其实每一次点“串口打印”时,桌面上会有一个“Print.log”记录文本,方便分析打印信息时查看,点下方“关闭”,然后打开桌面记录文本。

自身打印框能看到打印信息,“SecureCRT超级终端”也就能看到打印,只要设置好COM端口即可,SecureCRT超级终端设置已经有太多文章介绍,这里不再赘述。

二、引导写入方法

在有打印信息的情况下,准备写入引导之前一定要记住一个步骤,先关闭串口,不然会连接失败,或写入出错,下面先跟大家说一下串口关闭方法。

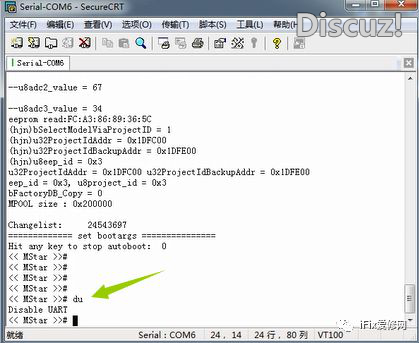

按住电脑“回车”键不松,主板上电,进入控制台,在控制台下输入“du”后回车,如下图:

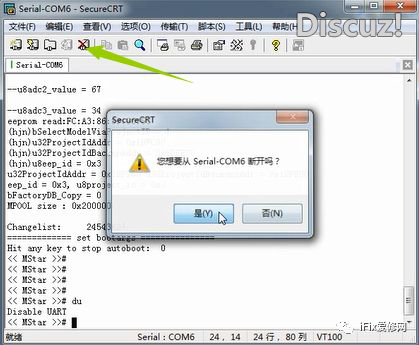

串口关闭后,断开连接,如下图:

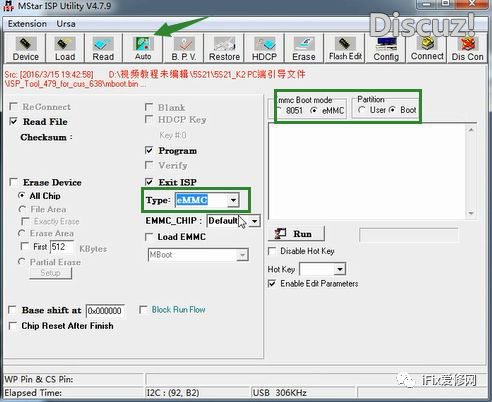

打开638方案专用写入平台,点“Auto”选项,然后按下图设置。

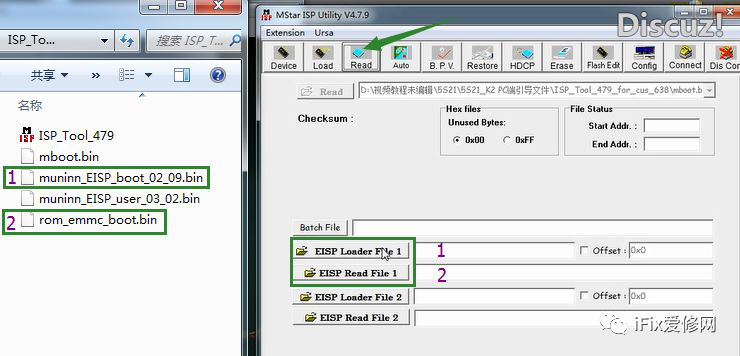

点“Read”选项卡,然后在下方选择写入文件,按照“1”、“2”的顺序,依次导入。重新点回“Auto”选项卡。

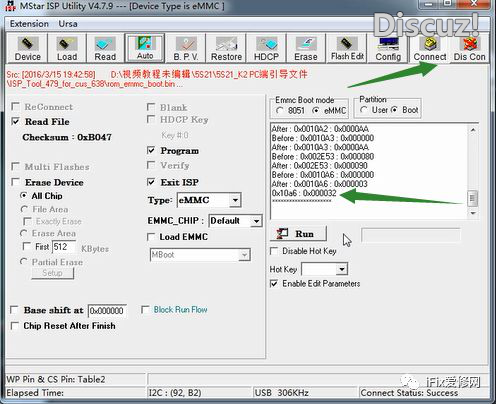

点一下“Connect”,开始连接主板,在最下方显示0x10a6:0x000032,表示连接正常,如果不是,说明连接异常,就需检查之前的细节,如下图:

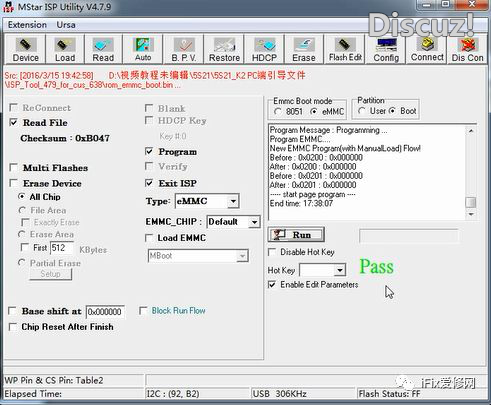

点“Run”开始写入,写入成功后显示Pass,如下图:

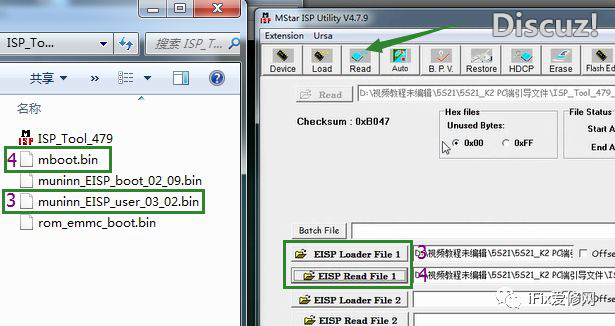

再次点“Read”选项卡,然后在下方选择写入文件,按照“3”、“4”的顺序,依次导入。重新点回“Auto”选项卡。

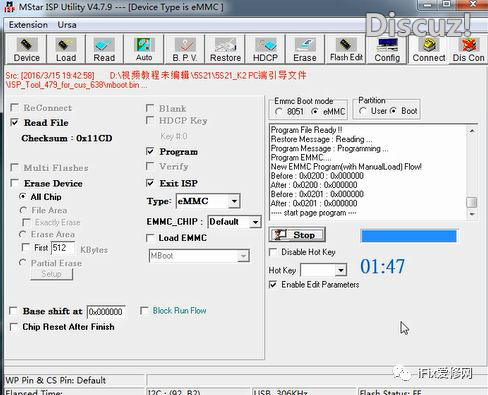

再次点一下“Connect”,重复之前步骤,开始连接主板,在最下方显示0x10a6:0x000032,连接正常后,点“Run”开始写入,写入时间大约2分钟,如下图:

三、主程序升级

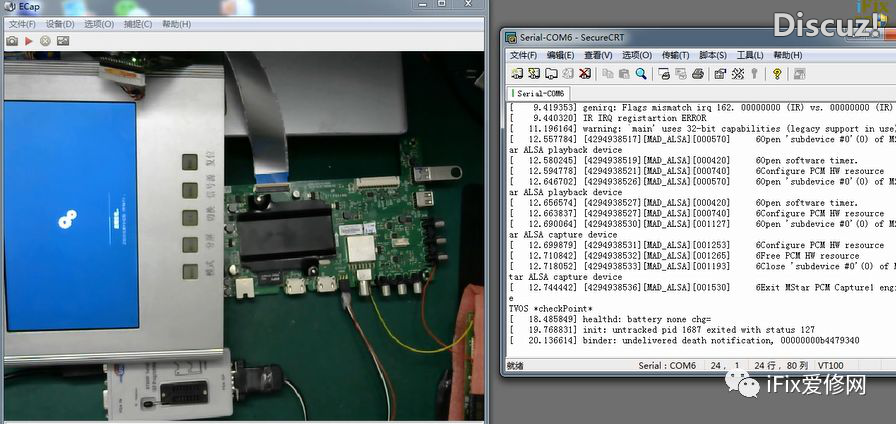

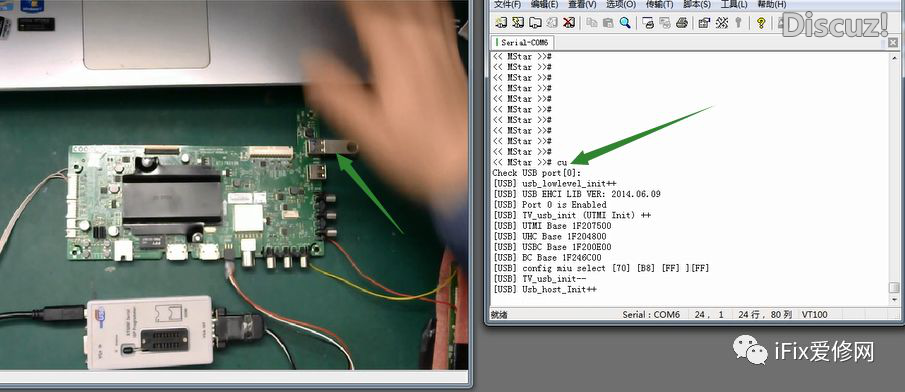

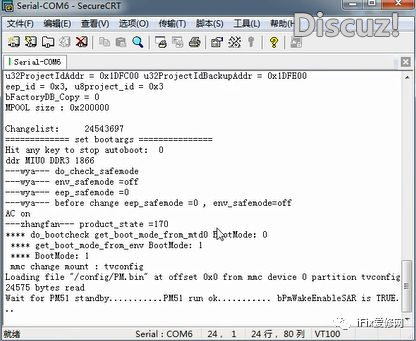

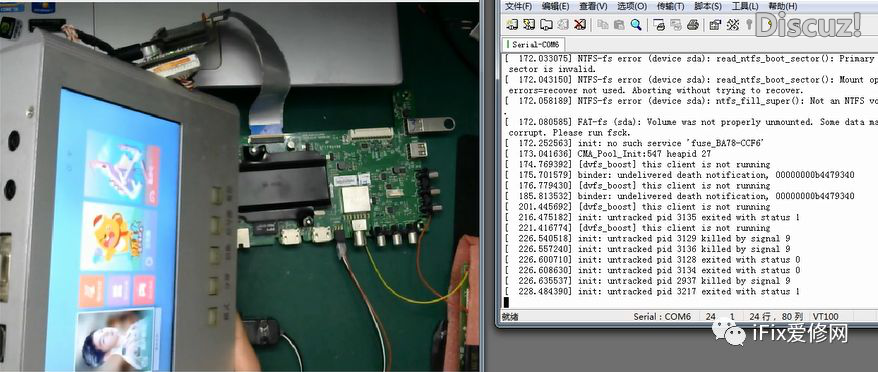

准备好U盘,将厂家提供的“MstarUpgrade.bin”升级程序放入U盘根目录,插入主板USB端口,重新连接“SecureCRT超级终端”,在控制台下输入“cu”后回车,注意cu小写,识别U盘升级文件并开始升级,如下图:

第一次启动较慢,耐心等待。。。

启动完成!

四、RT809H写入方法

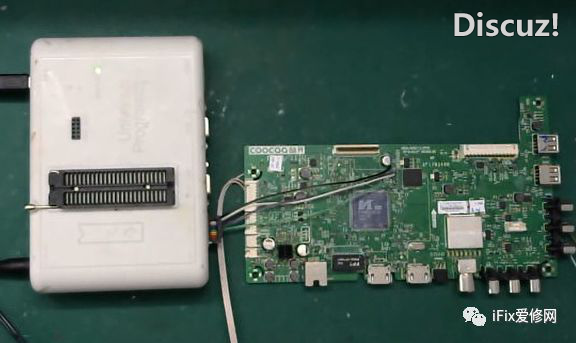

1、按照点位图用iFix官方ISP彩线分别焊接好CMD(紫色)、CLK(白色)、D0(绿色)、地(黑色)这四个点,然后插入RT809H编程器ISP口;

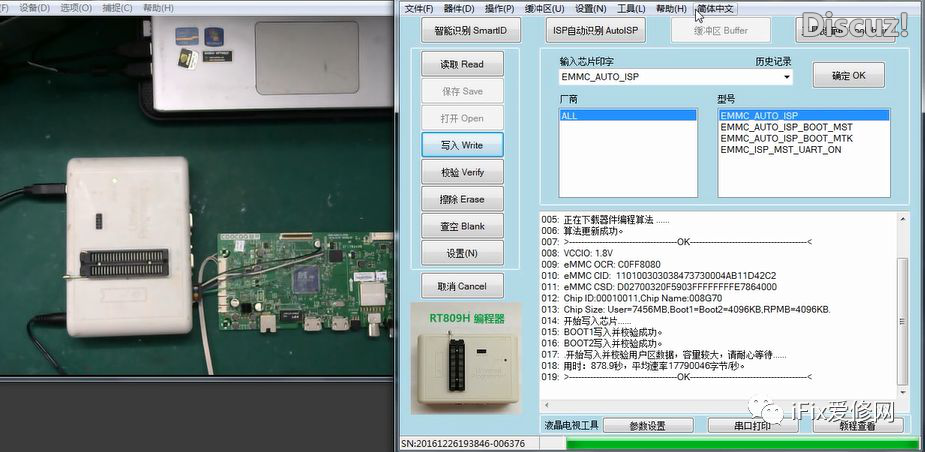

2、打开RT809H操作界面,在芯片印字框内输入“EMMC”,在下面小类里选择“EMMC_AUTO_ISP”,如下图:

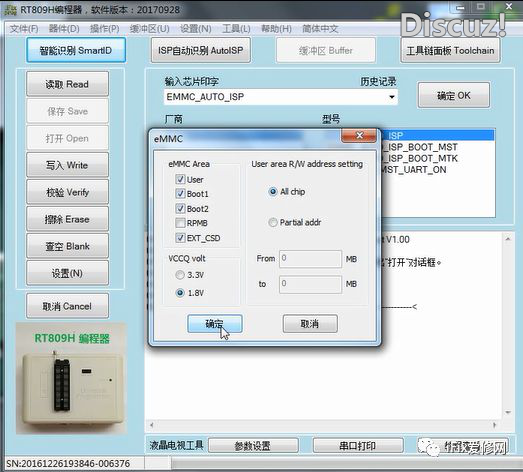

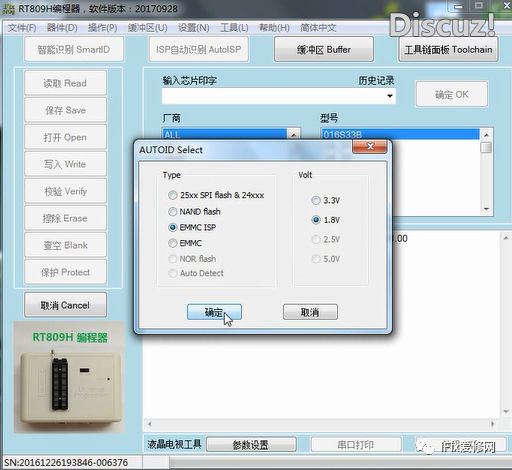

3、点设置,弹出来的小框按下图设置好后点确定。

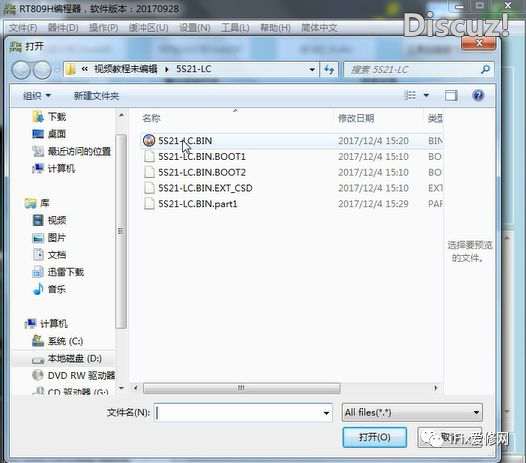

4、点写入,在弹出的路径框选择RT809H专用写入软件,鼠标双击任意一个文件,开始写入。

5、芯片容量较大,程序较多,写入时间略长,15分钟左右。

6、通电试机,所有功能正常,软件写入成功!

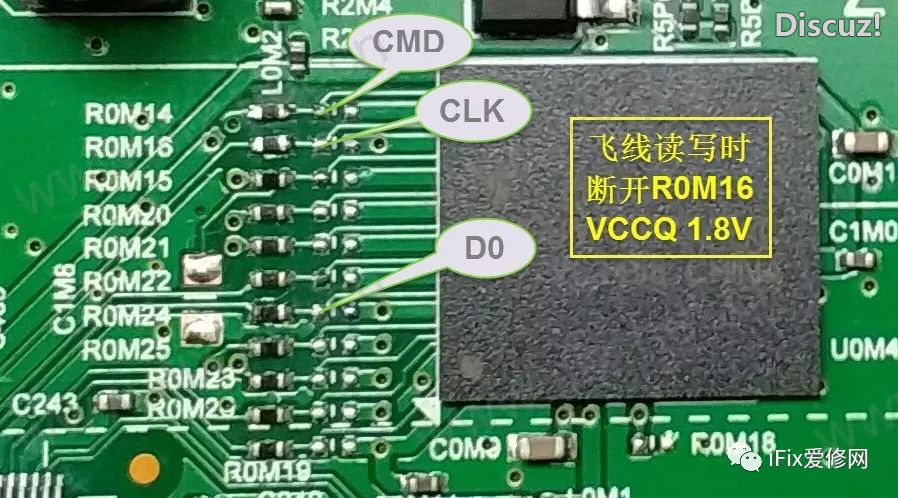

点位图如下:

回复5S21获取软件下载地址。

关注iFix官方公众号:iFix_Aixiu, 选择爱修 技术无忧
